齐鲁石化鲁油鲁炼转型升级项目600吨履带吊黑匣子安全监测系统

一、项目背景与建设需求

1.1 项目概况

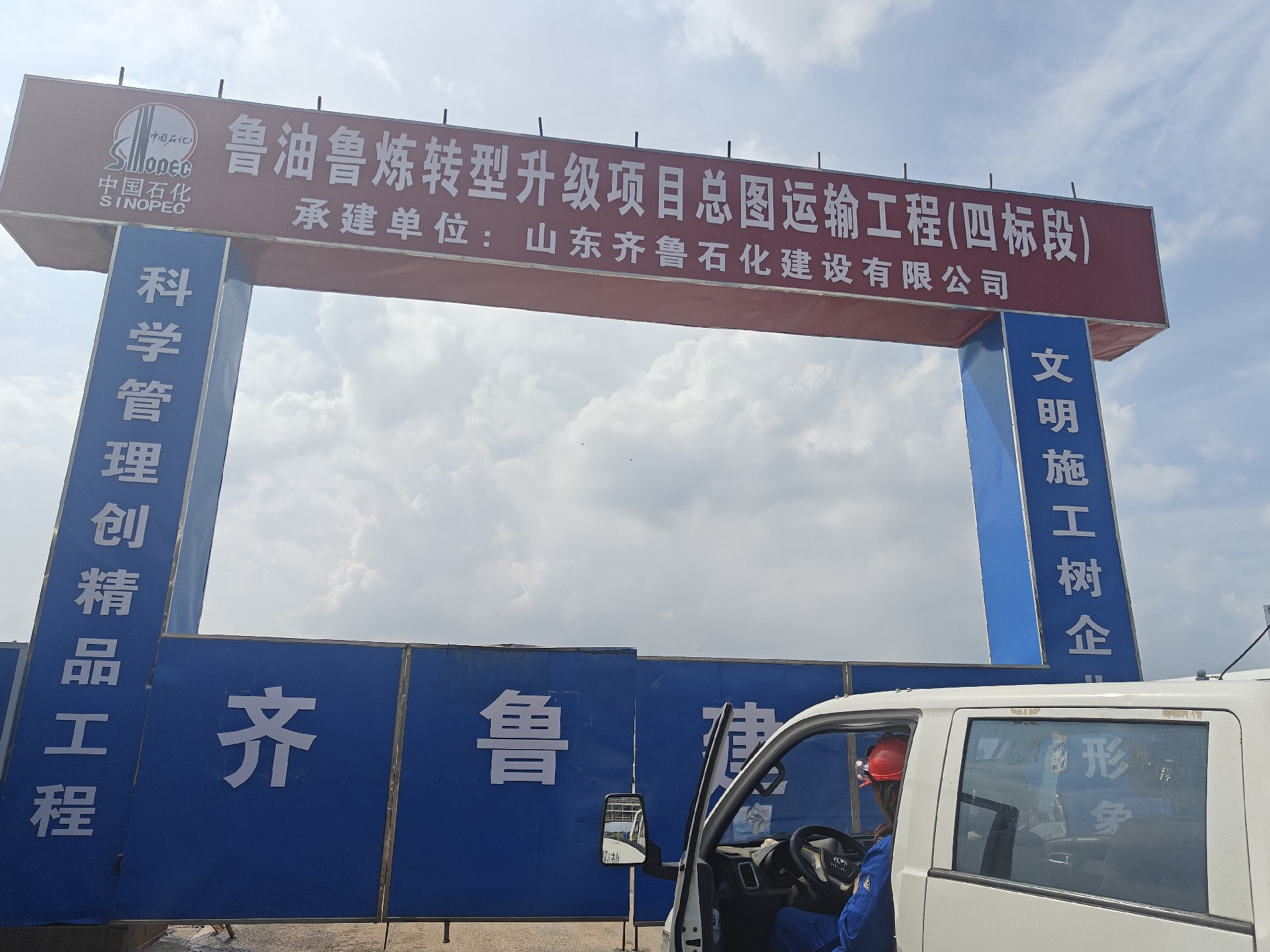

鲁油鲁炼转型升级技术改造项目是中国石化“十四五”重点产业升级项目、山东省重大工业技改项目，总投资超244亿元，是齐鲁石化迈向千万吨级炼油、百万吨级乙烯产能的核心工程，旨在打造集炼化一体化、高端新材料、绿氢能源于一体的绿色智能炼化示范基地，对推动区域石化产业高端化、低碳化转型具有战略意义。

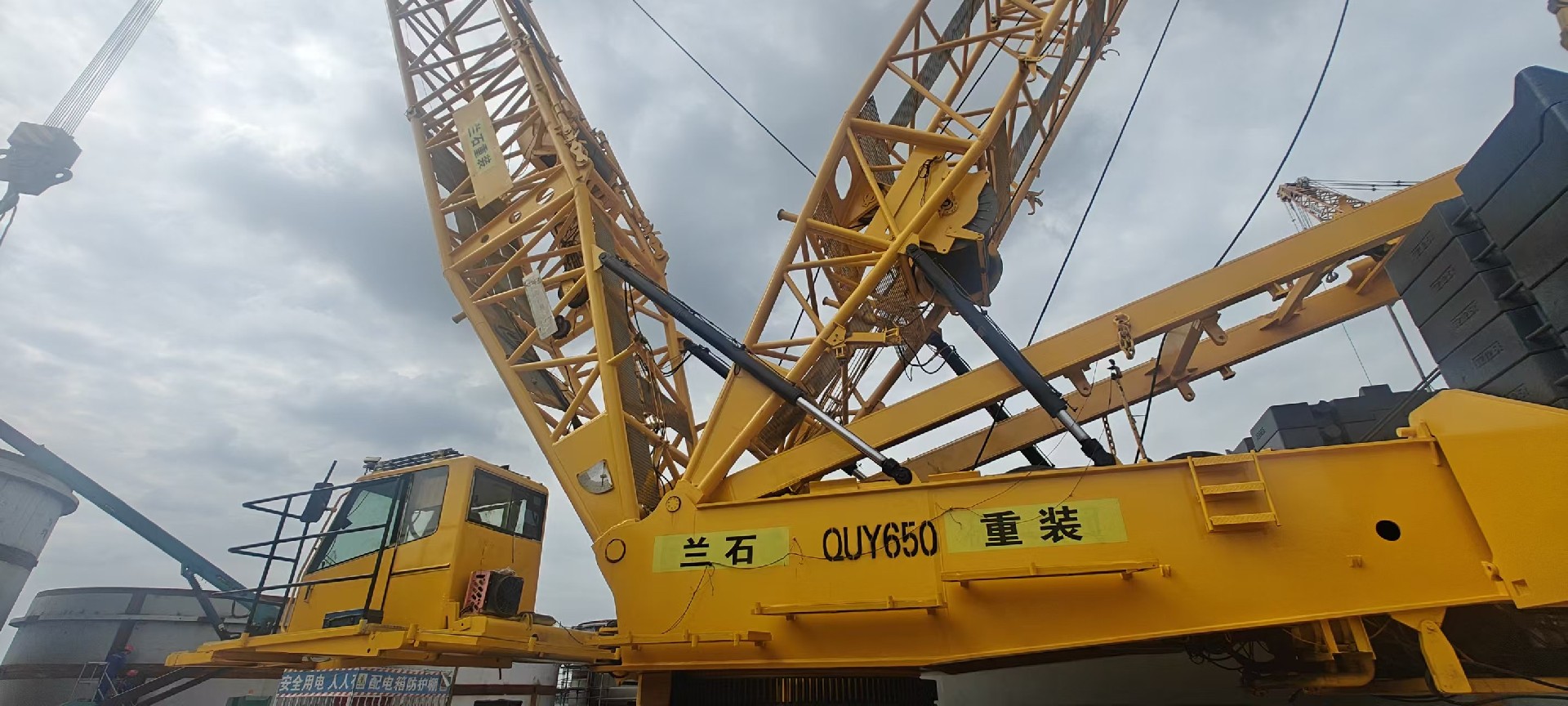

总图运输工程第四标段作为项目核心设备吊装与物流体系的关键支撑板块，承担着炼化主装置大型塔器、反应器、换热器等核心设备的吊装就位任务，单台设备重量大、安装精度要求高、吊装作业半径大，对起重设备的安全性与稳定性提出了极高要求。本次加装安全监测系统的600吨级履带吊，是项目现场吨位最大、任务最重的核心起重装备，全程参与核心装置的重型构件吊装作业，其运行安全直接决定项目关键节点的施工进度与整体安全底线。

1.2 传统重型吊装的安全管理痛点

在传统吊装作业模式下，大吨位履带吊的安全管理长期依赖司机经验与人工巡检，存在四大难以突破的行业共性痛点： 一是风险识别滞后：超载、超力矩、设备倾斜等风险隐患无法实时感知，往往在事故发生后才能发现，难以做到事前预防； 二是视觉与沟通盲区：大吨位吊装作业半径大、高度高，司机无法直接观察吊钩落点与地面工况，依赖对讲机指挥易出现信息偏差，尤其在夜间、雨雾天气下作业风险剧增； 三是数据支撑缺失：作业过程无完整数据记录，出现安全争议或设备损伤时无法精准溯源，也难以对司机作业行为进行规范化管理； 四是环境影响不可控：石化项目现场工况复杂，大风、地面沉降等环境因素易引发设备失稳，人工监测难以实时掌握风速、底座倾斜等关键指标。

1.3 项目核心建设需求

基于项目战略重要性与现场管控痛点，建设方明确提出四大核心建设需求： 第一，全参数覆盖监测：要求全面覆盖履带吊作业的所有关键安全参数，实现载荷、姿态、环境三大维度无死角监测； 第二，分级预警及时响应：要求针对不同风险等级设置多级预警机制，第一时间警示操作人员与管理人员，快速处置隐患； 第三，数据互联互通：要求系统具备标准化数据接口，能够对接项目智慧工地管理平台，实现安全数据统一管控； 第四，复杂工况适配：要求设备适应石化项目露天、高温、多尘、大风的复杂工况，保障长时间稳定运行，同时满足大吨位履带吊的高精度监测要求。

二、整体解决方案部署

针对项目需求，智诺安全为其定制了履带吊专用黑匣子安全监测系统整体解决方案，采用“前端感知采集-本地终端展示-云端管理分析”的三级架构，为600吨履带吊打造全流程数字化安全管控体系。

2.1 硬件配置方案

系统硬件全部采用工业级宽温设计，适配户外复杂施工环境，核心配置包括：

• 黑匣子主机：搭载高性能工业级处理器，作为系统核心控制单元，负责数据采集、运算、存储与传输，安装于履带吊机身安全位置，具备防震、防尘、防水高防护等级；

• 多类型传感器组：包含旁压式重量传感器、超声波风速传感器、高精度角度传感器、拉绳高度传感器、回转编码器等，所有传感器均经过专业计量校准，满足大吨位设备的精度要求；

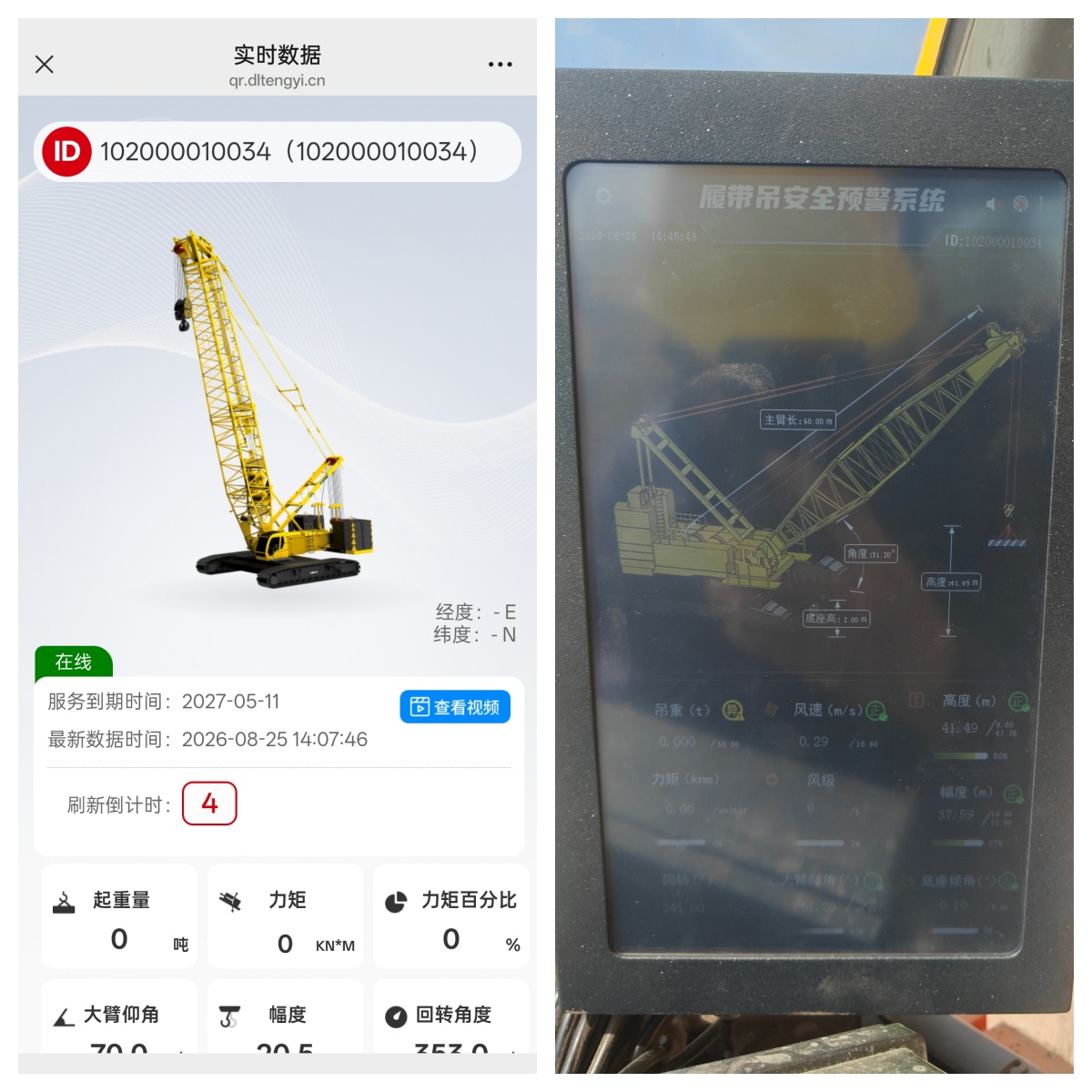

• 驾驶室触控终端：安装于司机操作室内，高清工业显示屏实时展示所有运行参数与预警信息，操作逻辑简洁直观，不影响司机正常作业；

• 声光报警装置：配备高分贝报警器与高亮警示灯，风险触发时同步发出声光警示，确保司机在嘈杂作业环境中快速接收预警信号。

2.2 标准化项目实施流程

为保障项目高质量交付，智诺安全组建了专业的现场技术团队，严格按照标准化流程推进实施：

1. 现场勘测与方案定制：提前勘查履带吊型号参数与现场作业环境，针对性制定传感器安装位置与系统调试方案，适配600吨级设备的特殊结构；

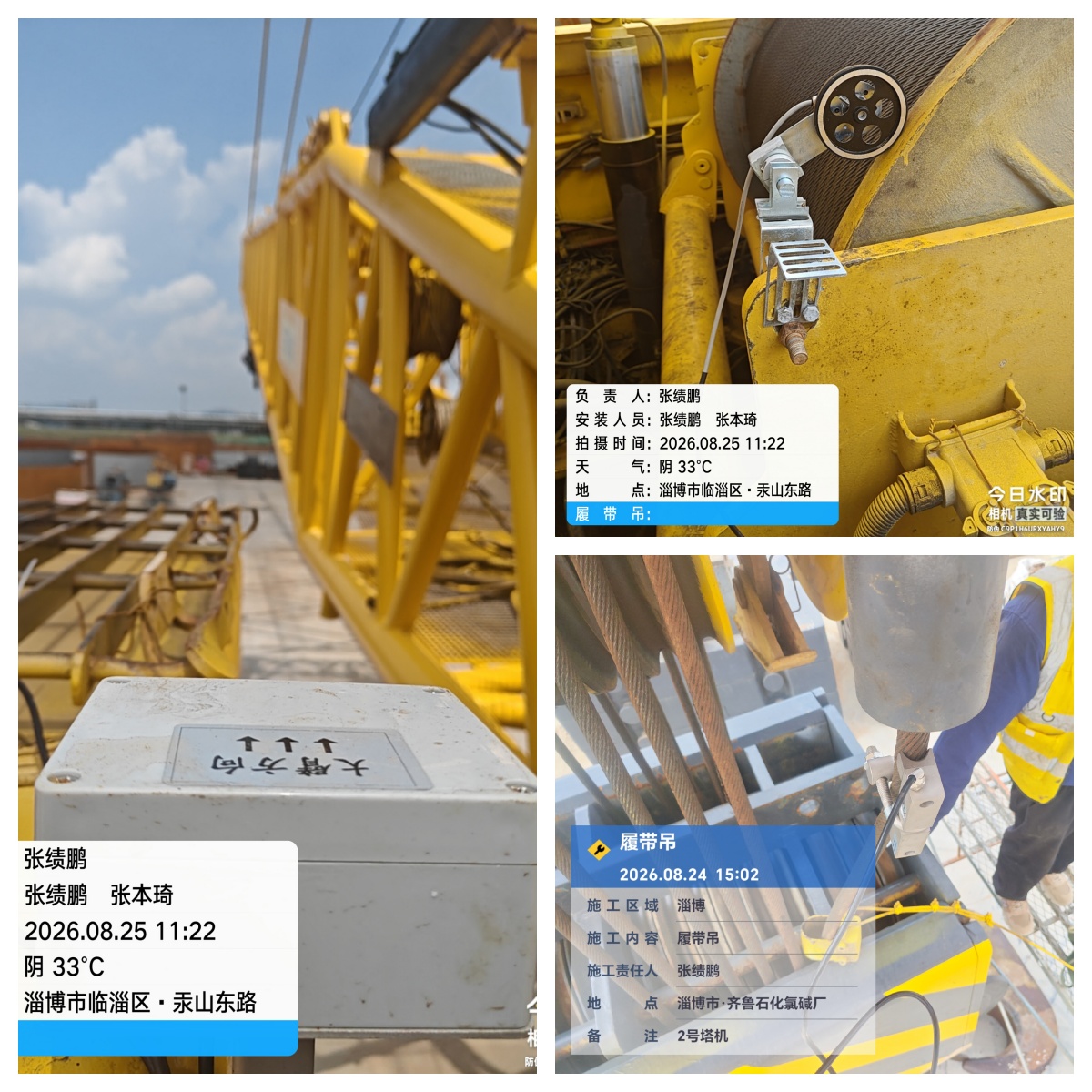

2. 规范化工序安装：严格遵循起重机械安装安全规范，完成传感器固定、线路布设、主机安装等作业，所有线路做好耐磨、防拉扯防护处理，避免吊装作业中造成损坏；

3. 多工况调试校准：结合现场实际吊装工况，对重量、角度、风速等各类参数进行逐一校准，开展空载、额定载荷、极限工况等多轮测试，确保监测数据精准可靠；

4. 操作培训与验收交付：履带吊司机、现场安全管理人员进行系统操作培训，讲解参数查看、预警处置、数据导出等功能，经双方联合验收合格后正式投入使用。

三、核心功能与技术亮点

3.1 九大核心参数全维度实时监测

系统搭载高精度传感器矩阵，对履带吊作业全维度关键参数进行毫秒级实时采集，全面覆盖载荷安全、环境工况、设备姿态三大领域，监测精度远超行业平均标准。

（1）载荷安全监测：吊重+力矩双维度管控

系统通过旁压式高精度重量传感器实时采集吊重数据，结合作业幅度与大臂角度精准计算实际工作力矩，动态比对设备额定载荷曲线与安全阈值。当出现超载、超力矩等危险工况时，系统立即触发预警，从载荷源头把控吊装安全边界，有效避免因载荷超限引发的设备结构损坏、倾覆等重大安全事故。针对600吨大吨位设备，系统支持多档位额定载荷曲线适配，满足不同臂长、不同工况下的安全管控要求。

（2）环境工况监测：风速+风级实时感知

系统外接高精度超声波风速传感器，安装于履带吊大臂顶端无遮挡位置，持续监测作业现场瞬时风速、平均风速，并自动换算对应风级，数据刷新频率可达1秒/次。当现场风力超出履带吊安全作业风级阈值时，系统自动触发预警，为司机与管理人员提供精准的环境数据依据，避免大风天气强行作业引发的安全风险，尤其适配石化项目开阔场地多风的作业特点。

（3）设备姿态监测：五大量化指标全覆盖

系统对作业高度、作业幅度、回转角度、大臂仰角、底座仰角五项姿态参数进行同步监测，全方位掌握履带吊作业状态：

• 作业高度与幅度：实时监测吊钩起升高度与小车变幅幅度，精准定位吊钩空间位置，满足高精度构件吊装的对位需求；

• 回转角度：实时监测上车回转角度，精准识别回转区域：

• 大臂仰角：实时监测大臂俯仰角度，为力矩计算与作业幅度核算提供基础数据，保障载荷计算精准性；

• 底座仰角：实时监测履带吊整机底座的水平倾斜角度。

3.2 实时数据上传与全流程可追溯

系统依托工业级无线传输模块，支持4G/WiFi多种传输方式，所有监测数据实时同步上传至云端管理平台，作业全过程数据自动加密存储，存储周期不低于90天。云端平台支持历史数据回放、作业报表导出、安全趋势分析等功能，可按时间、作业类型、风险等级等多维度查询吊装作业记录，为安全管理核查、设备运维保养、事故责任认定提供客观、准确的数据支撑，彻底解决传统作业数据缺失、无法溯源的痛点。

3.3 分级智能预警与快速响应机制

系统采用二级分级预警机制，根据风险等级设置不同的预警触发逻辑与警示方式，实现安全风险分级管控：

• 一级预警（提示级）：参数接近安全阈值时，发出轻柔提示音，提醒司机注意调整作业状态；

• 二级预警（警告级）：参数超出安全阈值时，触发声光报警与终端警示，提醒司机立即停止危险操作；

所有预警信息同步推送至云端管理平台与管理人员移动端，确保隐患第一时间被发现、第一时间被处置，实现安全管理从“事后追责”向“事前预防”的转变。

3.4 标准化接口与多平台无缝对接

系统具备标准化开放数据接口，支持通用协议数据传输，可无缝对接项目智慧工地管理平台、企业安全管理系统、地方住建监管平台等多类平台，无需复杂二次开发。数据格式完全符合行业监管要求，可自动上报安全作业数据，满足项目数字化管控与属地化监管的双重需求，助力项目构建统一的智慧安全管理体系。

四、项目实施成效与客户价值

该系统自安装调试完成投入使用以来，运行稳定可靠，监测数据精准，各项功能均达到预期要求，为项目带来了显著的综合价值。

4.1 安全效益：本质化安全水平显著提升

系统全面消除了传统吊装作业的安全盲区，实现了风险隐患的实时感知与前置防控。项目现场数据显示，系统投入使用后，履带吊违规作业频次下降90%以上，超载、超力矩等高危风险行为实现零发生，大风天气、地面沉降等环境风险得到有效管控，本质化安全水平得到显著提升，为项目重型吊装作业筑牢了安全防线。

4.2 管理效益：吊装作业效率大幅提升

通过精准的参数监测与可视化展示，大幅减少了吊装对位的反复调整时间，吊装作业效率提升20%以上，尤其在大型设备精准就位作业中，定位精度大幅提升，有效缩短了关键工序的施工周期。同时，云端数据管理功能大幅减轻了安全管理人员的工作负担，安全巡检、数据统计、报表生成等工作效率提升50%以上，实现了安全管理的提质增效。

4.3 合规效益：全面满足监管核查要求

系统完整的作业数据记录与标准化的数据上报能力，完全符合《中华人民共和国安全生产法》《起重机械安全规程》等法律法规与行业标准要求，可随时调取作业数据接受安全监管部门核查，为项目顺利通过安全验收、获评安全文明工地提供了有力支撑。

4.4 经济效益：有效降低综合成本

一方面，安全风险的有效防控避免了因安全事故引发的设备损坏、人员伤亡、工期延误等重大经济损失；另一方面，精准的载荷与姿态监测有助于规范设备操作，减少设备非正常损耗，延长设备使用寿命，同时降低了人工安全管理的投入成本，实现了安全与效益的双赢。

五、客户评价与行业反馈

5.1 项目方评价

项目现场负责人表示：“600吨履带吊是我们项目的核心装备，它的安全运行是整个项目顺利推进的关键。之前靠人工管理，始终心里没底，尤其是大风天气和夜间作业，风险很难把控。智诺安全这套黑匣子系统，把吊重、风速、姿态等所有关键参数都实时管了起来，预警及时、数据可查，和我们的智慧工地平台对接也非常顺畅，相当于给重型吊装上了一道‘数字保险’，大大提升了我们现场的安全管理水平，也为后续其他起重设备的智能化升级提供了范本。”

截至目前，该系统已稳定运行多个吊装作业周期，圆满完成了多台百吨级核心设备的吊装任务，各项性能指标均得到项目方的高度认可。

5.2 行业市场评价

随着国内安全生产监管体系的不断完善与智能制造转型的深入推进，起重机械安全监测系统已成为大型工程项目的标配安全设施，尤其在石化、风电、桥梁等大吨位吊装密集领域，智能化安全管控的需求持续增长。

据行业相关调研数据显示，具备全参数监测、云端管理、分级预警功能的起重安全监控产品，市场客户满意度达88%以上，渗透率逐年提升。智诺安全的履带吊黑匣子系统，凭借精准的监测精度、稳定的工况适配性与灵活的平台对接能力，在行业内积累了良好的市场口碑，尤其在大吨位履带吊安全监测领域，已落地多个标杆项目，产品复购率与客户推荐率位居行业前列，成为重型吊装安全智能化升级的优选方案。
